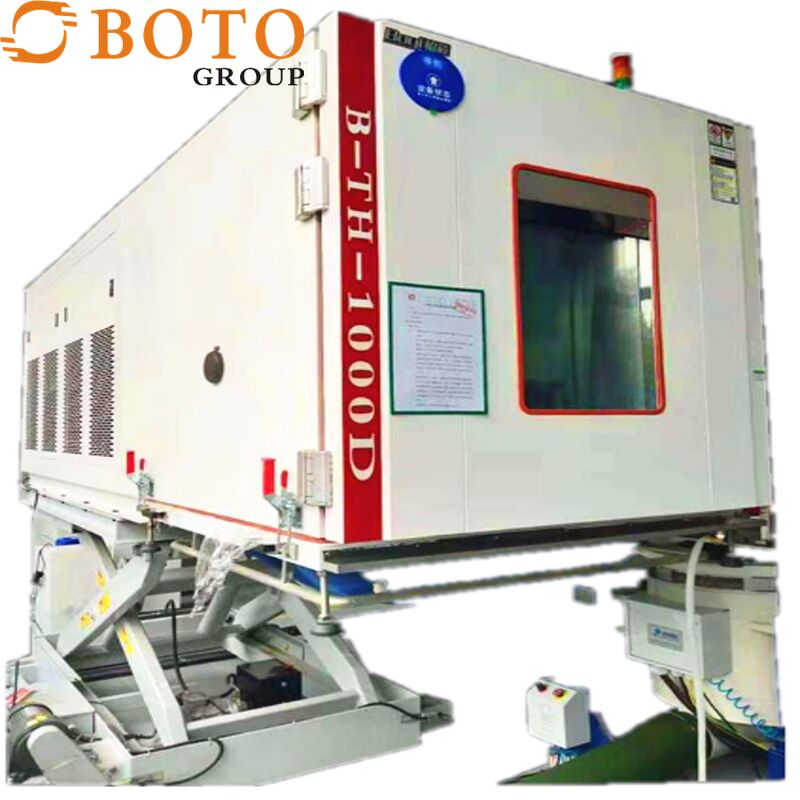

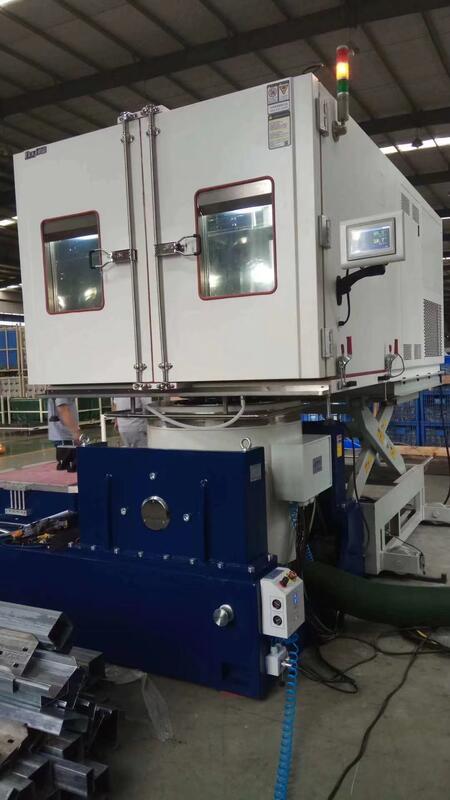

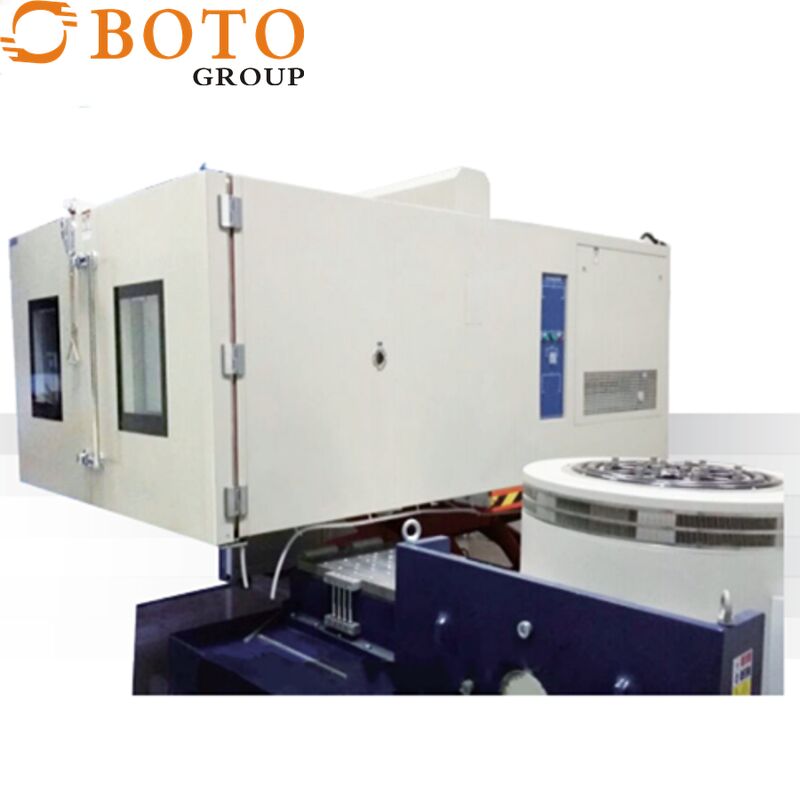

Εξ ολοκλήρου Κατασκευασμένος Σύνθετος Θάλαμος Δοκιμών Θερμοκρασίας, Υγρασίας, Δόνησης

Θάλαμος Δοκιμής Σύνθετης Θερμοκρασίας, Υγρασίας, Δόνησης

Περιγραφή Προτύπου:

Οι δείκτες απόδοσης πληρούν τις απαιτήσεις του GB5170, 2, 3, 5, 6-95 "Μέθοδοι δοκιμής για βασικές παραμέτρους εξοπλισμού περιβαλλοντικών δοκιμών για ηλεκτρικά και ηλεκτρονικά προϊόντα: Δοκιμή χαμηλής θερμοκρασίας, υψηλής θερμοκρασίας, σταθερής υγρής θερμότητας, εναλλασσόμενης υγρής θερμότητας". Βασικές διαδικασίες περιβαλλοντικών δοκιμών για ηλεκτρικά και ηλεκτρονικά προϊόντα Δοκιμή Α: Μέθοδος δοκιμής χαμηλής θερμοκρασίας GB 2423.1-89 (IEC68-2-1) Βασικές διαδικασίες περιβαλλοντικών δοκιμών για ηλεκτρικά και ηλεκτρονικά προϊόντα Δοκιμή Β: Μέθοδος δοκιμής υψηλής θερμοκρασίας GB 2423.2-89 (IEC68-2-2) Ηλεκτρικά και ηλεκτρονικά προϊόντα Βασική διαδικασία περιβαλλοντικών δοκιμών προϊόντων Δοκιμή Ca: Μέθοδος δοκιμής σταθερής υγρασίας GB/T 2423.3-93 (IEC68-2-3) Βασικές διαδικασίες περιβαλλοντικών δοκιμών για ηλεκτρικά και ηλεκτρονικά προϊόντα Δοκιμή Da: Μέθοδος δοκιμής εναλλασσόμενης υγρής θερμότητας GB/T423.4-93 (IEC68-2-30).

Λεπτομερής απόδοση παραμέτρων:

1.1 Μοντέλο: BT-50ZA

1.2: Εσωτερικές διαστάσεις κουτιού: W350*H400*D300mm

Διαστάσεις χαρτοκιβωτίου: W580*H1350*D870mm

1.3 Εύρος θερμοκρασίας: -20℃ ~ 150℃

1.4 Διακύμανση θερμοκρασίας: ±0.5℃

1.5 Απόκλιση θερμοκρασίας: ≤±2℃

1.6 Χρόνος θέρμανσης: περίπου 40 λεπτά από θερμοκρασία δωματίου έως 150°C (χωρίς φορτίο μη γραμμικότητα)

1.7 Χρόνος ψύξης: περίπου 60 λεπτά από θερμοκρασία δωματίου έως -20°C (χωρίς φορτίο μη γραμμικότητα)

1.8 Εύρος υγρασίας: 20%~98%R.H.

1.9 Διακύμανση υγρασίας: ±3%R.H.

1.10 Απόκλιση υγρασίας: ≤3%

Δομή και υλικό:

A. Υλικό εσωτερικού κουτιού: φύλλο ανοξείδωτου χάλυβα (SUS #304)

B. Υλικό εξωτερικού κουτιού: φύλλο ανοξείδωτου χάλυβα με επεξεργασία ατομοποίησης (SUS #304) ή βαφή ψυχρής λαμαρίνας (προαιρετικό)

C. Μονωτικό υλικό: άκαμπτος αφρός πολυουρεθάνης και υαλοβάμβακας

D. Σύστημα κυκλοφορίας αέρα:

(1) 1 κινητήρας 90W

(2) Επεκτεινόμενος άξονας από ανοξείδωτο χάλυβα

(3) Ανεμιστήρας πολλαπλών πτερυγίων (SIRCCO FAN)

E. Πόρτα κουτιού: μονόφυλλη πόρτα, μονό παράθυρο, άνοιγμα αριστερά, λαβή στη δεξιά πλευρά

(1) Παράθυρο 260*340*40mm 3 στρώσεις κενού

(2) Επίπεδη ενσωματωμένη λαβή

(3) Κουμπί πλάτης: SUS #304

Σύστημα ψύξης:

A. Συμπιεστής: Πλήρως κλειστός συμπιεστής εισαγωγής από τη Γαλλία

B. Ψυκτικό μέσο: περιβαλλοντικά φιλικό ψυκτικό μέσο R404A

C. Συμπυκνωτής: Κινητήρας με πτερύγια και ψύξη

D. Εξατμιστής: τύπου πτερυγίων, αυτόματη ρύθμιση χωρητικότητας πολλαπλών σταδίων

E. Άλλα αξεσουάρ: ξηραντικό, παράθυρο ροής ψυκτικού, βαλβίδα εκτόνωσης

F. Σύστημα εκτόνωσης: σύστημα ψύξης ελέγχου χωρητικότητας

Σύστημα Ελέγχου:

Αρχική εισαγωγή από τη Νότια Κορέα, πλήρως κινεζική οθόνη LCD 7 ιντσών, πάνελ αφής LCD Korean 880, εισαγωγή δεδομένων μέσω διαλόγου οθόνης,

Τεχνικό σχέδιο εξοπλισμού δοκιμών οργάνων ακριβείας

Η θερμοκρασία και η υγρασία μπορούν να προγραμματιστούν ταυτόχρονα, εμφάνιση καμπύλης, καμπύλη τιμής ρύθμισης/τιμής εμφάνισης. Διάφοροι συναγερμοί μπορούν να εμφανίζονται ξεχωριστά, όταν συμβαίνουν βλάβες

Όταν η βλάβη εμφανίζεται στην οθόνη, η βλάβη μπορεί να εξαλειφθεί και η εσφαλμένη λειτουργία μπορεί να εξαλειφθεί. Πολλαπλές ομάδες λειτουργιών ελέγχου PID, λειτουργίες ακριβούς παρακολούθησης και εμφάνιση στην οθόνη σε μορφή δεδομένων.

1. Προδιαγραφές ελεγκτή:

α. Ακρίβεια: θερμοκρασία ±0.1℃, υγρασία ±1%RH

β. Ανάλυση: θερμοκρασία ±0.1, υγρασία 1%R.H.

γ. Κλίση θερμοκρασίας: μπορεί να ρυθμιστεί 0.1~9.9

δ. Με λειτουργία αναμονής και συναγερμού άνω και κάτω ορίου

ε. Επιλογή σήματος εισόδου θερμοκρασίας και υγρασίας PT 100Ω×2 (ξηρός βολβός και υγρός βολβός)

στ. Έξοδος μετατροπής θερμοκρασίας και υγρασίας: 4~20MA

ζ. 6 ομάδες ρυθμίσεων παραμέτρων ελέγχου P.I.D, αυτόματος υπολογισμός P.I.D, αυτόματη διόρθωση ξηρού και υγρού βολβού

2. Λειτουργία εμφάνισης οθόνης:

α. Είσοδος αφής, επιλογές εμφάνισης απευθείας στην οθόνη

β. Άμεση εμφάνιση των τιμών ρύθμισης (SV) και πραγματικών (PV) θερμοκρασίας και υγρασίας (στα Αγγλικά)

γ. Μπορεί να εμφανίζει τον τρέχοντα αριθμό προγράμματος, τον αριθμό τμήματος, τον υπολειπόμενο χρόνο και τους κύκλους

δ. Λειτουργία αθροιστικού χρόνου λειτουργίας

ε. Η τιμή ρύθμισης του προγράμματος θερμοκρασίας και υγρασίας εμφανίζεται σε γραφική καμπύλη, με λειτουργία εκτέλεσης καμπύλης προγράμματος σε πραγματικό χρόνο

στ. Με ξεχωριστή οθόνη επεξεργασίας προγράμματος, άμεση εισαγωγή θερμοκρασίας, υγρασίας και χρόνου
