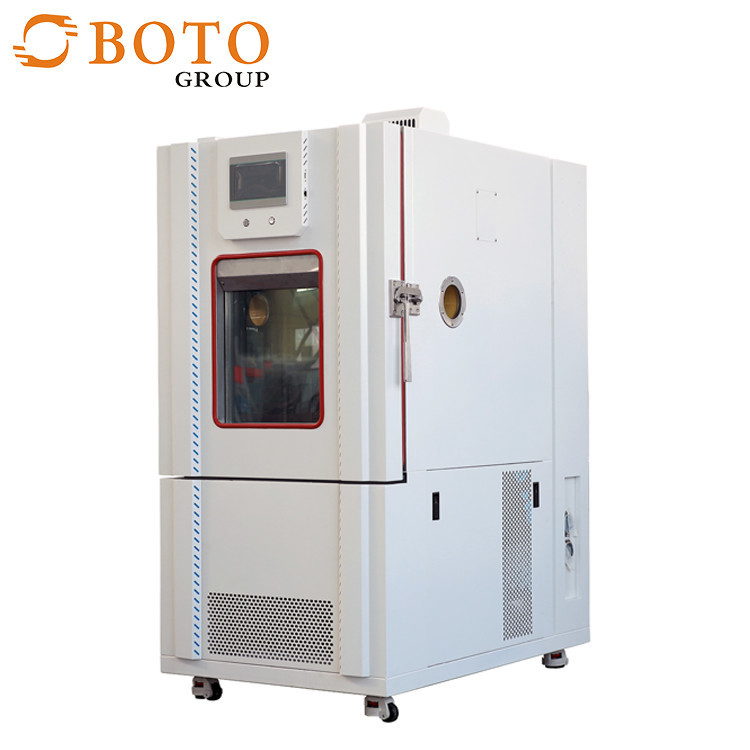

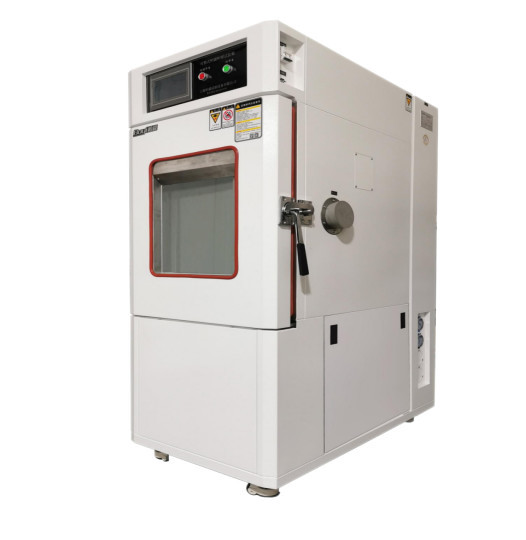

Τμήματα δοκιμών για την εξοικονόμηση ενέργειας και το περιβάλλον για ηλεκτρικά προϊόντα

Εκπληρώστε το Πρότυπο:
Ο δείκτης επιδόσεων πληροί τις απαιτήσεις της GB5170, 2, 3, 5, 6-95, "Μέθοδοι εξακρίβωσης βασικών παραμέτρων για τον εξοπλισμό δοκιμής περιβάλλοντος για ηλεκτρικά και ηλεκτρονικά προϊόντα, χαμηλής θερμοκρασίας,υψηλή θερμοκρασία, εξοπλισμός δοκιμής σταθερής υγρασίας και θερμότητας, εναλλασσόμενης υγρασίας και θερμότητας"
Βασικές διαδικασίες δοκιμής περιβάλλοντος για ηλεκτρικά και ηλεκτρονικά προϊόντα Δοκιμή Α: Μέθοδος δοκιμής χαμηλής θερμοκρασίας GB 2423.1-89 (IEC68-2-1)
Βασικές διαδικασίες δοκιμής περιβάλλοντος για ηλεκτρικά και ηλεκτρονικά προϊόντα Δοκιμή Β: Μέθοδος δοκιμής υψηλής θερμοκρασίας GB 2423.2-89 (IEC68-2-2)
Βασικές διαδικασίες δοκιμής περιβάλλοντος για ηλεκτρικά και ηλεκτρονικά προϊόντα Δοκιμή Ca: μέθοδος δοκιμής σταθερής υγρασίας GB / T 2423.3-93 (IEC68-2-3)
Βασικές διαδικασίες δοκιμής περιβάλλοντος για ηλεκτρικά και ηλεκτρονικά προϊόντα Δοκιμή Da: Μεθοδολογία δοκιμής εναλλασσόμενης υγρής θερμότητας GB / T423.4-93 (IEC68-2-30)

Μέθοδοι ελέγχου και χαρακτηριστικά:
Το ισορροπημένο σύστημα ελέγχου θερμοκρασίας (BTHC) ελέγχει το SSR στη λειτουργία PID, έτσι ώστε η ποσότητα θέρμανσης και υγρασίας του συστήματος να είναι ίση με την ποσότητα θερμικής απώλειας υγρασίας,Έτσι μπορεί να χρησιμοποιηθεί σταθερά για μεγάλο χρονικό διάστημα.

Δομή και υλικό:
Α. Υλικό εσωτερικού κιβωτίου: πλάκα από ανοξείδωτο χάλυβα (SUS # 304 1,0 mm πάχος)
Β. Υλικό εξωτερικού κουτιού: η πλάκα από ανοξείδωτο χάλυβα ατομικεύεται (SUS # 304 πάχος 1,0 mm)
Γ. Υλικό μόνωσης: άκαμπτο αφρό πολυουρεθάνου και γυάλινο μαλλί
Δ. Σύστημα κυκλοφορίας αέρα παροχής:
(1) κινητήρας 1 90W
(2) Άξονας επέκτασης από ανοξείδωτο χάλυβα
(3) Πολλαπλές φτερούγες ανεμιστήρων (SIRCCO FAN)
Ε. Πύλη κουτί: μονή πόρτα, μονό παράθυρο, ανοιχτή αριστερά, λαβή δεξιά
(1) παράθυρο 270x360x40mm 3 στρώσεις στρώση κενού
(2) Σχετική εσωτερή λαβή
(3) Κεμπί πίσω: SUS # 304

Σύστημα κατάψυξης:
Α. Συμπυκνωτής: Συμπυκνωτής πλήρους πυκνότητας που εισάγεται από τη Γαλλία
Β. Ψυκτικό: Περιβαλλοντικά φιλικό ψυκτικό R404A
Γ. Κοντενσέρ: τύπου πτερυγίου με κινητήρα ψύξης
Δ. Ατμιστήρας: Τύπος πτερυγίου, πολλαπλής φάσης αυτόματη ρύθμιση της χωρητικότητας φορτίου
Ε. Άλλα εξαρτήματα: αποξηρατικό, παράθυρο ροής ψυκτικού, βαλβίδα επισκευής
F. Σύστημα επέκτασης: σύστημα ψύξης με ελεγχόμενη χωρητικότητα

Σύστημα ελέγχου:
Αρχικά εισαγόμενο από τη Νότια Κορέα, πλήρης κινεζική υγρή κρυστάλλινη οθόνη 7 ιντσών LCD οθόνη αφής, η οθόνη μπορεί να προγραμματίσει ταυτόχρονα δεδομένα εισόδου, θερμοκρασία και υγρασία, οθόνη καμπύλης,Εγκατάσταση τιμής / καμπύλη τιμής εμφάνισης. Διάφορες συναγερμοί μπορούν να εμφανιστούν ξεχωριστά. Όταν εμφανίζεται ένα σφάλμα, το σφάλμα μπορεί να εμφανιστεί στην οθόνη για να εξαλειφθεί το σφάλμα και να εξαλειφθεί η δυσλειτουργία. Πολλές ομάδες λειτουργίας ελέγχου PID,λειτουργία ακριβούς παρακολούθησης, και εμφανίζονται στην οθόνη με τη μορφή δεδομένων.
1Προδιαγραφές ελεγκτή:
α. Ακριβότητα: θερμοκρασία ± 0,1 °C + 1 ψηφίο, υγρασία ± 1% RH + 1 ψηφίο
β. Ανάλυση: θερμοκρασία ± 0.1, υγρασία 1% R.H.
γ. Η κλίση θερμοκρασίας: 0,1 ~ 9,9 μπορεί να ρυθμιστεί
δ. Με λειτουργίες αναμονής και συναγερμού ανώτερου και κατώτερου ορίου
Επιλογή σήματος εισόδου θερμοκρασίας και υγρασίας PT 100Ω × 2 (ξηρός και υγρός λαμπτήρας)
f. Έκδοση μετατροπής θερμοκρασίας και υγρασίας: 4 ~ 20MA
ομάδα g.6 ρύθμιση παραμέτρων ελέγχου P.I.D., αυτόματος υπολογισμός P.I.D., διόρθωση ξηρής και υγρής σφαίρας
2.Δουλειά οθόνης:
α. Εισαγωγή με άγγιγμα, επιλογές προβολής απευθείας στην οθόνη
β. Η ρύθμιση θερμοκρασίας και υγρασίας (SV) και η πραγματική (PV) τιμή εμφανίζονται απευθείας (σε αγγλική γλώσσα)
γ. Μπορεί να εμφανίζει τον αριθμό του τρέχοντος προγράμματος εκτέλεσης, το στάδιο, τον εναπομείναντα χρόνο και τον αριθμό των κύκλων
δ. Λειτουργία σωρευτικού χρόνου
ε. Οι τιμές ρύθμισης θερμοκρασίας και υγρασίας του προγράμματος εμφανίζονται σε γραφικές καμπύλες, με προβολή σε πραγματικό χρόνο των λειτουργιών εκτέλεσης καμπύλης προγράμματος
f. Διαχωρισμένη οθόνη επεξεργασίας προγράμματος, θερμοκρασία, υγρασία και χρόνο εισόδου απευθείας
3Δυνατότητα προγράμματος και λειτουργία ελέγχου:
α. Διαθέσιμες ομάδες προγράμματος: έως 100 ομάδες
Β. Χρησιμοποιήσιμη χωρητικότητα μνήμης: 5000 ΤΑΜΜΑΤΑ συνολικά
γ. Επαναλαμβανόμενη εκτέλεση εντολών: κάθε εντολή μπορεί να φθάσει τις 9999 φορές
δ. Το πρόγραμμα παράγεται σε λειτουργία συνομιλίας, με λειτουργίες όπως η επεξεργασία, η διαγραφή και η εισαγωγή.
Εναλλακτικές προδιαγραφές
f. Με μνήμη προγράμματος εκτός λειτουργίας, μπορεί να ξεκινάει αυτόματα και να συνεχίζει την εκτέλεση του προγράμματος μετά την αποκατάσταση της ρεύματος (μπορεί να αποθηκευτεί για περισσότερο από 10 έτη)
Η γραφική καμπύλη μπορεί να εμφανίζεται σε πραγματικό χρόνο κατά την εκτέλεση του προγράμματος
h. Με λειτουργία ρύθμισης ημερομηνίας και ώρας
i. Λειτουργία κλειδαριού κουμπιού και οθόνης (LOCK)
Η τυποποιημένη διαμόρφωση:
Α. Κέντρο καλωδίου ρεύματος 4,0 mm2x3
Β. Ένα τερματικό εξαγωγής USB
Γ. 2 τεμάχια από ανοξείδωτο χάλυβα SUS # 304 τετραγωνικό ράφι για τρυπήσεις από χάλυβα
Δ. Δύο σύνολα ράλιων από ανοξείδωτο χάλυβα με ρυθμιζόμενη απόσταση 40 mm
Ε. 11W φωτισμός εξοικονόμησης ενέργειας φως παραθύρου
Φ. Μία δοκιμαστική τρύπα 50 mm στην αριστερή πλευρά του σώματος της μηχανής, ένα κάλυμμα τρύπας από ανοξείδωτο χάλυβα, ένα πρίζο από σιλικόνη.
Γ. Μη υφασμένο τυποποιημένο δοκίμιο
Η. Ένα σύνολο εγχειριδίων χρήσης του χειριστή και ένα σύνολο εγχειριδίων λειτουργίας
Άλλες απαιτήσεις:
1Εφαρμογή ηλεκτρονικού λογισμικού
2Σύστημα ψύξης με ψύξη με νερό

Περιφέρεια:
(1) Επιτρεπόμενο εύρος θερμοκρασίας λειτουργίας: 0 ~ 35 °C
(2) Πεδίο εγγύησης επιδόσεων: 5 ~ 35 °C
(3) Σχετική υγρασία: όχι μεγαλύτερη από 85%
(4) Ατμοσφαιρική πίεση: 86 ~ 106Kpa
(5).Δεν υπάρχουν ισχυρές δονήσεις γύρω
(6) Χωρίς άμεσο ηλιακό φως ή άλλες πηγές θερμότητας
(7) Φυσική αποχέτευση: Δεν πρέπει να υπάρχει εξόγκωση στον σωλήνα αποχέτευσης και το πάτωμα του σπιτιού δεν πρέπει να έχει ακραία κλίση.

Προϋποθέσεις παροχής νερού υγρασίας: καθαρό νερό
Ηλεκτρική παροχή: 3,5 kW 220V 50HZ
Άρθρα που εξαιρούνται από την αποτίμηση:
1- Προετοιμασίες για το χώρο εγκατάστασης.
3- Ηλεκτρική καλωδίωση λειτουργεί στην πλευρά εισόδου.
5.Αποχέτευση

προδιαγραφές:
