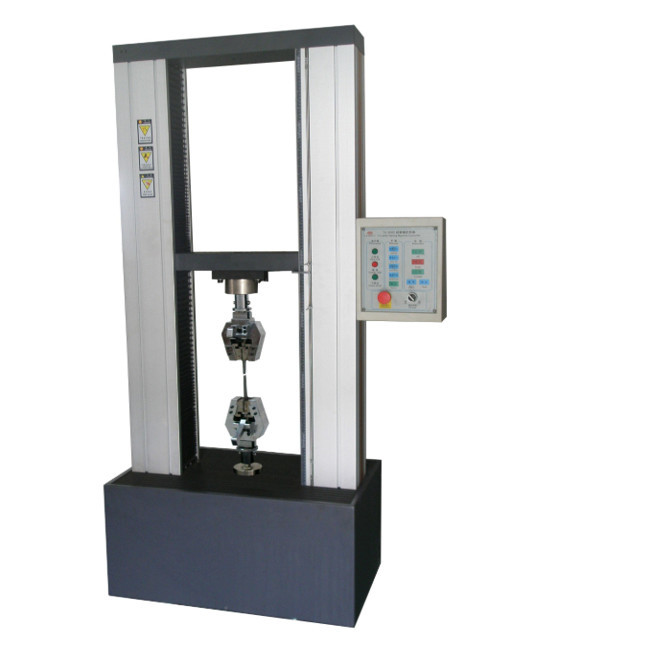

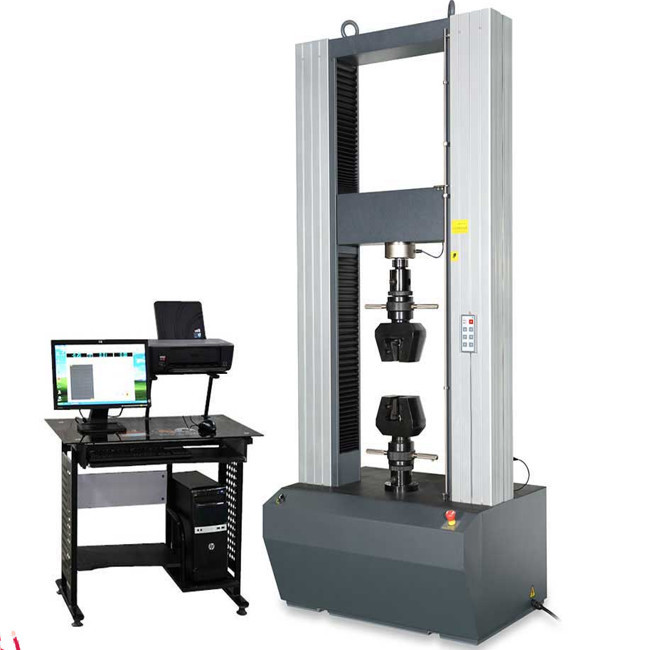

30/50/100KN Computer Control Electromechanical Universal TensileUniversal Testing Machine
1. Επισκόπηση:
Χρησιμοποιείται κυρίως για τη δοκιμή τάσης, συμπίεσης, κάμψης, ξεφλούδισμα, σχίσιμο και άλλες μηχανικές ιδιότητες για μεταλλικά, μη μεταλλικά και σύνθετα υλικά.
Υιοθέτηση συστήματος ακριβούς αυτόματου ελέγχου και απόκτησης δεδομένων για την πραγματοποίηση πλήρους ψηφιοποίησης προσαρμογής της διαδικασίας απόκτησης και ελέγχου δεδομένων.Κατά τη διάρκεια της δοκιμής εφελκυσμού, μπορεί να δοκιμάσει μέγ.τάση, αντοχή σε εφελκυσμό, αντοχή αποφλοίωσης, αντοχή σε συμπίεση, επέκταση, επιμήκυνση κ.λπ.
Μετά τη δοκιμή, ο κύριος ελεγκτής μπορεί αυτόματα να υπολογίσει τα αποτελέσματα της δοκιμής σύμφωνα με τις παραμέτρους που έχουν ρυθμιστεί πριν από τη δοκιμή και στο μεταξύ μπορεί να εμφανίσει τα αποτελέσματα της δοκιμής.
Όλες οι παράμετροι μπορούν να αναζητηθούν, να εμφανιστούν και να εκτυπωθούν.
2.Τεχνικές παράμετροι:
1. Δύναμη δοκιμής
Μέγιστη δύναμη δοκιμής(kN):100kN
Ακρίβεια δοκιμής:1 τάξη(πρότυπο)/(0,5 τάξηπροαιρετικός)
Αποτελεσματικό εύρος δοκιμής:2%-100% FS/(Κατηγορία 0,5 με 0,4%-100%προαιρετικός)
Αναγκαστική ανάλυση:1/300000
Σχετικό σφάλμα τιμής δοκιμής:±1%/(0,5 κλάσης με ±0,5%προαιρετικός)
2.Ταχύτητα δοκιμής
Εύρος ρύθμισης ταχύτητας:0.001~200mm/min(βήμα λιγότερη ρύθμιση ταχύτητας)/ (μπορεί να προσαρμόσει)
Ακρίβεια:καλύτερα από±1%
Έλεγχος δύναμηςτιμήεύρος:0,005-5%FΝ
Έλεγχος δύναμηςτιμήακρίβεια ελέγχου:
πότε ποσοστό<0,05 FN/s,είναι εντός±2%τιμή ρύθμισης
Πότε ποσοστό≥0,05FN/s,είναι εντός±1%/(Κατηγορία 0,5, η ακρίβεια είναι ± 0,5%τιμή ρύθμισηςπροαιρετικός)
Έλεγχος ρυθμού παραμόρφωσηςεύρος:0,005-5% FN
Έλεγχος ρυθμού παραμόρφωσηςακρίβεια:
πότε ποσοστό<0,05 FN/s,είναι εντός±2%τιμή ρύθμισης
Πότε ποσοστό≥0,05FN/s,είναι εντός±0,5%τιμή ρύθμισης
3. ρεη τοποθέτηση(κινούμενη εγκάρσια δοκός)
Εύρος δοκιμής:0~999 χλστ
ανάλυση:0,001 χλστ
Ακρίβεια δοκιμής:καλύτερα από±1%
4.Παραμόρφωση
ρεδιαμόρφωσηδοκιμήεύρος:μήκος μετρητή:50 mm,μέγιστη παραμόρφωση:15 mm (μπορεί να προσαρμόσει)
Αποτελεσματικό εύρος δοκιμής:2%~100% FS
Ανάλυση:0,01 χλστ
Σχετικό σφάλμα τιμής δοκιμής:±1%
5. Δοκιμαστικός χώρος
Αποτελεσματικός εφελκυόμενος χώρος:600mm(μπορεί να προσαρμοστεί)
Αποτελεσματικός χώρος συμπίεσης:600mm(μπορεί να προσαρμοστεί)
Αποτελεσματικόςtest πλάτος:450mm (μπορεί να προσαρμοστεί)
6.Wπεριβάλλον εργασίας
Θερμοκρασία δωματίου:10~35°C,υγρασία:20%~80%
| ΤΕΧΝΙΚΗ ΠΑΡΑΜΕΤΡΟΣ |
| Μοντέλο |
WDW-T50 |
WDW-T100 |
WDW-T200 |
WDW-T300 |
WDW-T600 |
| Μέγιστη δύναμη δοκιμής |
50kN |
100kN |
200kN |
300kN |
600kN |
| Επίπεδο ακρίβειας |
Επίπεδο 0,5 |
| Εύρος μέτρησης δύναμης δοκιμής |
0,2%-100%FS |
| Σφάλμα ένδειξης δύναμης δοκιμής |
±0,5% |
| Ανάλυση δύναμης δοκιμής |
Η μέγιστη δύναμη δοκιμής 1/500000, όλη η διαδικασία ανεξάρτητα από το αρχείο |
| Σφάλμα ένδειξης μετατόπισης δέσμης |
±0,2% |
| Ανάλυση μετατόπισης |
0,015 μm |
| Εύρος προσαρμογής ρυθμού ελέγχου δύναμης |
0,005~5%FS/S |
| Ακρίβεια ελέγχου ρυθμού ελέγχου δύναμης |
Το ποσοστό είναι μικρότερο από ±2% της καθορισμένης τιμής όταν το ποσοστό είναι μικρότερο από 0,05% FS/s και μικρότερο από ±0,5% της καθορισμένης τιμής όταν το ποσοστό είναι ≥0,05% FS/s |
| Εύρος ρύθμισης ρυθμού παραμόρφωσης |
0,005~5%FS/S |
| Ακρίβεια ελέγχου του ρυθμού παραμόρφωσης |
Το ποσοστό είναι μικρότερο από ±2% της καθορισμένης τιμής όταν το ποσοστό είναι μικρότερο από 0,05% FS/s και μικρότερο από ±0,5% της καθορισμένης τιμής όταν το ποσοστό είναι ≥0,05% FS/s |
| Εύρος ρύθμισης ταχύτητας δέσμης |
0,001~500mm/min |
| Σχετικό σφάλμα ταχύτητας δέσμης |
Εντός ±0,2% της καθορισμένης τιμής |
| Σταθερή δύναμη, σταθερή παραμόρφωση, εύρος ελέγχου σταθερής μετατόπισης |
0,5%~100%FS |
| Σταθερή δύναμη, σταθερή παραμόρφωση, ακρίβεια ελέγχου σταθερής μετατόπισης |
Όταν η τιμή ρύθμισης είναι ≥10% FS, είναι εντός ±0,1% της καθορισμένης τιμής.Όταν η τιμή ρύθμισης είναι <10% FS, είναι εντός ±1% της καθορισμένης τιμής. |
| Χώρος τεντώματος (χωρίς εξάρτημα) |
1000mm |
1450 χλστ |
1100 χλστ |
1250 χλστ |
| Χώρος συμπίεσης |
930 χλστ |
1480 χλστ |
1100 χλστ |
1100 χλστ |
| Αποτελεσματικό πλάτος δοκιμής |
560 χλστ |
580 χλστ |
580 χλστ |
600 χλστ |
| Διαστάσεις κεντρικού υπολογιστή (mm) |
1010×850×2160 |
1090×820×2740 (Μονός χώρος) 1090×820×2820 (Διπλός χώρος) |
1090×820×2475 (Μονός χώρος) 1090×820×2555 (Διπλός χώρος) |
1420×1145×2915 |
| Διπλός ΧΩΡΟΣ |
380V/50Hz,±10% |
| Εξουσία |
3KW |
5 KW |
|
4,4 KW |
| Βάρος οικοδεσπότη |
Περίπου 1000 κιλά |
Περίπου 1100 κιλά |
Περίπου 1200 κιλά |
Περίπου 1500 κιλά |
| Μεγάλη παραμόρφωση |
Μεγάλο εύρος μέτρησης παραμόρφωσης |
Σημείωση |
1. Συσκευές μέτρησης στερέωσης και παραμόρφωσης και άλλα εξαρτήματα, διαμορφωμένα σύμφωνα με τις ανάγκες του πελάτη |
| Μεγάλο σφάλμα παραμόρφωσης |
2. Σύμφωνα με τις απαιτήσεις του χρήστη για τοπική προσαρμογή |
| Μεγάλη ανάλυση παραμόρφωσης |
3 ο ειδικός χώρος δοκιμής διεύρυνσης μπορεί να προσαρμοστεί |
Συσκευασία & Αποστολή
--- Κουτί από χαρτόνι, ξύλινη θήκη ή καθορισμένη συσκευασία
1) Εσωτερική συσκευασία: πλαστική σακούλα ανθεκτική στη σκόνη
2) Εξωτερική συσκευασία: τυπική ξύλινη θήκη εξαγωγής με παλέτα
3) Κατάλληλο για διεθνή μεταφορά μέσω θαλάσσιας, αεροπορικής ή οποιασδήποτε άλλης μεθόδου παράδοσης.
(Σημείωση: μπορούμε να παρέχουμε ειδικά πακέτα σύμφωνα με τις απαιτήσεις του αγοραστή.
