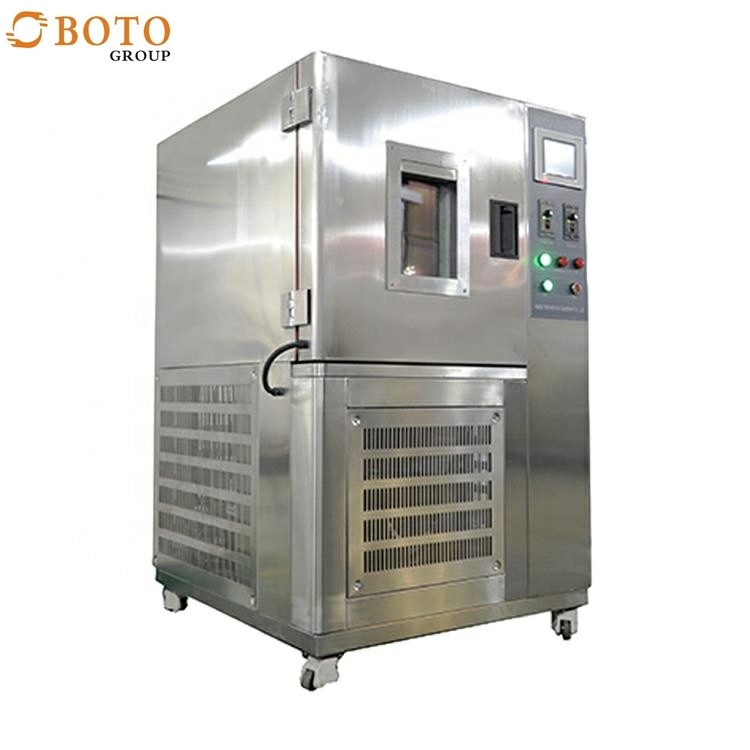

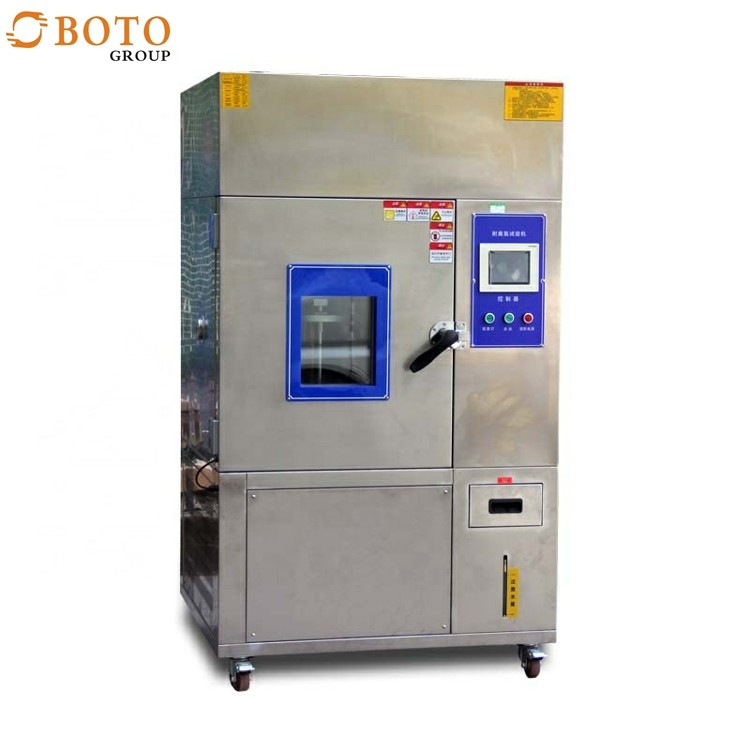

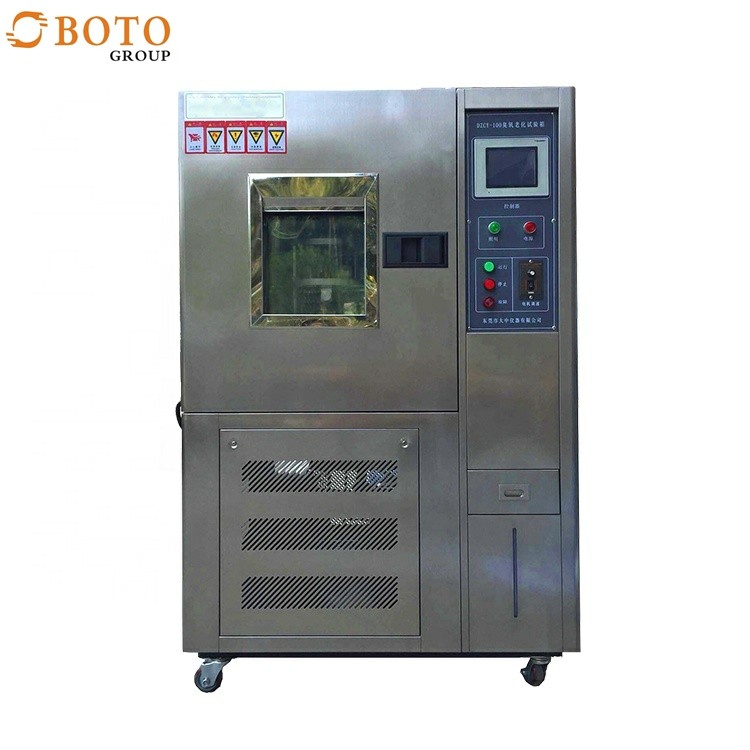

B-LY Αυτόματος θάλαμος δοκιμής βροχής εργαστηρίου για δοκιμές στεγάνωσης IEC/EN60529 30x30x30
Το κιβώτιο δοκιμής βροχής είναι κατάλληλο για εξωτερικό φωτισμό και συσκευές σήματος και προστασία κελύφους λαμπτήρων αυτοκινήτου, μπορεί να παρέχει ρεαλιστική προσομοίωση ηλεκτρονικών προϊόντων και εξαρτημάτων κατά τη μεταφορά και η χρήση μπορεί να υποβληθεί σε ποικίλο περιβάλλον, όπως δοκιμή νερού και ψεκασμού.Για την ανίχνευση της αδιάβροχης απόδοσης διαφόρων προϊόντων.
Το κιβώτιο δοκιμών βροχής χρησιμοποιείται κυρίως σε ηλεκτρονικές, ηλεκτρικές, αεροδιαστημικές, στρατιωτικές και άλλες επιστημονικές ερευνητικές μονάδες εξωτερικού φωτισμού, συσκευών σήματος και δοκιμής προστασίας του κελύφους λαμπτήρων αυτοκινήτου.
Κατηγορία δοκιμής στεγανοποίησης:
Υπάρχουν απαιτήσεις αδιάβροχης δοκιμής για φορητά, εξωτερικά και ηλεκτρονικά είδη αυτοκινήτου.Οι IEC, MIL, ETSI και SAE έχουν διαμορφώσει τις αντίστοιχες απαιτήσεις δοκιμών διεθνώς.
Η αδιαβροχοποίηση IEC/EN60529 χωρίζεται σε 9 κατηγορίες (Κλάση 0 έως Κλάση 8), κατηγορίες στεγανοποίησης (π.χ. IPX4- Κατηγορία στεγανοποίησης 4):
Επίπεδο 0: Πλήρης στεγανοποίηση χωρίς προστασία
Επίπεδο 1: Η κάθετη στάλαξη δεν πρέπει να έχει επιβλαβές αποτέλεσμα
Επίπεδο 2: Όταν κάθε κατακόρυφο επίπεδο της θήκης έχει κλίση εντός της περιοχής των 15°, η κατακόρυφη στάλαξη δεν πρέπει να έχει επιβλαβή επίδραση
Επίπεδο 3: Το νερό ψεκάζεται εντός 60° από κάθε κατακόρυφο επίπεδο, χωρίς επιβλαβείς επιπτώσεις
Επίπεδο 4: Το πιτσίλισμα του κελύφους προς όλες τις κατευθύνσεις δεν έχει επιβλαβές αποτέλεσμα
Επίπεδο 5: Ο ψεκασμός νερού προς όλες τις κατευθύνσεις προς το περίβλημα δεν έχει καμία επιβλαβή επίδραση
Επίπεδο 6: Ο ισχυρός ψεκασμός νερού προς όλες τις κατευθύνσεις προς το περίβλημα δεν έχει επιβλαβές αποτέλεσμα
Επίπεδο 7: Η εισαγωγή νερού στο κέλυφος δεν θα φτάσει τον επιβλαβή βαθμό μετά τη βύθιση στο νερό υπό την καθορισμένη πίεση για τον καθορισμένο χρόνο
Επίπεδο 8: Η πρόσληψη νερού του περιβλήματος δεν θα φτάσει σε επιβλαβές επίπεδο μετά από συνεχή κατάδυση υπό συνθήκες που έχουν συμφωνηθεί από τον κατασκευαστή και τον χρήστη (οι οποίες θα είναι πιο σκληρές από το Επίπεδο 7)
Επίπεδο 9: Δοκιμή υψηλής τάσης
Τήρηση προτύπων:
IEC 60529
Μοντέλο:
| Μοντέλο |
B-LY |
Εσωτερική διάμετρος (mm) |
έθιμο |
| SOT(mm) |
αναποφάσιστος |
| δομικά χαρακτηριστικά |
Ακτίνα τόξου σωλήνα εκκρεμούς |
400 χλστ |
| Μήκος σωλήνα εκκρεμούς ορθής γωνίας |
500 χλστ |
| Πίεση πίδακα νερού |
50-400 kpa |
| Διάμετρος ψεκασμού σωλήνα αιώρησης δεξιάς γωνίας |
16 χιλιοστά |
| Υλικό δεξαμενής νερού |
Πλάκα από ανοξείδωτο χάλυβα υψηλής ποιότητας |
Οι κύριες τεχνικές παράμετροι:
IP6 & UL1598, η εξωτερική δομή: ένας κλειστός θάλαμος
Εσωτερική διάμετρος (Μ×Π× Υ): 1960 x 1960 x 1900 mm
Μετα Χριστοναξεσουάρ:
- Αντλία κυκλοφορίας: 1 τεμ (μπορεί να ρυθμιστεί)
- Ψηφιακός μετρητής ροής: 4 τμχ (για καταγραφή της πίεσης κεφαλών ψεκασμού 4 τμχ)
- Ανεμιστήρας εξάτμισης: 2 τεμ
- Φίλτρο νερού: 1 σετ
- UL 1598 τυπική κεφαλή ψεκασμού: 3 τεμ
- Ακροφύσιο: IP6 1 τεμ., IP5 1 τεμ
- Δεξαμενή νερού: 1 σετ
- Εξάρτημα: 1 σετ
- Ρυθμιστής (για ρύθμιση ύψους ακροφυσίου): 1 εξάρτημα
- Θάλαμος (Μ×Π× Υ): 1,96 * 1,96 *2,25 μ
- Ακροφύσιο IP 6 (ρυθμός ροής νερού: 12,5 l/min±5%, διάμετρος ακροφυσίου: 12,5 mm):
- Η εσωτερική δομή (σύμφωνα με το UL 1598):
Δομή θαλάμων δοκιμής EN/UL Rain:
1, Το εξωτερικό στρώμα αποτελείται από την πλάκα από ανοξείδωτο χάλυβα υψηλής ποιότητας, το εσωτερικό δοχείο αποτελείται από ανοξείδωτοχάλυβας tabula rasa.
2, Μεγάλη περιοχή ορατής γυάλινης πόρτας, εύκολο να παρατηρηθούν τα δείγματα δοκιμής στον θάλαμο δοκιμών
3, το κουμπί είναι κατασκευασμένο από υψηλής ποιότητας δεξαμενή, μπορεί να σταθεροποιηθεί ο τροχός δραστηριοτήτων PU, είναι βολικό για τη μετακίνηση του χρήστη.
4, Με σωλήνα ταλάντευσης 270 μοιρών και συσκευή εκτόξευσης νερού με πόλο 360 μοιρών.
5, στάδιο δειγμάτων ρυθμιζόμενης ταχύτητας.
Χαρακτηριστικά των θαλάμων δοκιμής EN/UL Rain:
- Περιστρεφόμενα ακροφύσια βροχής και ψεκασμού σχεδιασμένα σύμφωνα με τις προδιαγραφές JIS
- Έλεγχος ταχύτητας για τα περιστρεφόμενα ακροφύσια ψεκασμού
- Σταθερό ράφι προϊόντος - Ένα περιστρεφόμενο ράφι είναι προαιρετικό: δείτε τις επιλογές
- Ρυθμιστές πίεσης νερού, μετρητές και ροόμετρο
- Ειδικό σύστημα αποστράγγισης δαπέδου μεγάλου όγκου για γρήγορη αποστράγγιση του νερού από τον θάλαμο
- Το μέγεθος του εσωτερικού θαλάμου είναι η μικρότερη δυνατή περιοχή χρησιμοποιώντας τα ακροφύσια που καθορίζονται από το JIS
Άλλα μεγέθη και δυνατότητες είναι διαθέσιμα κατόπιν αιτήματος.Επικοινωνήστε μαζί μας με την αίτησή σας.
