Εσωτερική διάσταση WxHxD (χιλ.): | 400x500x400 | Εξωτερική διάσταση WxHxD (χιλ.): | 950x1650x950 |
---|---|---|---|
TemperatureRange: | Χαμηλή θερμοκρασία (Α: 25°C Β: 0°C Γ: - 20°C Δ: - 40°C Ε: - 60°C Φ: - 70°C) Υψηλής θερμοκρασίας 15 | HumidityRange: | 20%~98%R.H (μπορεί να προσαρμοστεί) |
Αναλυτική ομοιομορφία διανομής ακρίβειας της θερμοκρασίας και υγρασία: | 0.1°C 0,1% R.H/±2.0°C ΔΕΞΙΆ ±3.0%. | ||
Υψηλό φως: | SUS304 προγραμματίσημες περιβαλλοντικές αίθουσες δοκιμής,98%RH προγραμματίσημες περιβαλλοντικές αίθουσες δοκιμής,Προγραμματίσημες περιβαλλοντικές αίθουσες δοκιμής του ISO |

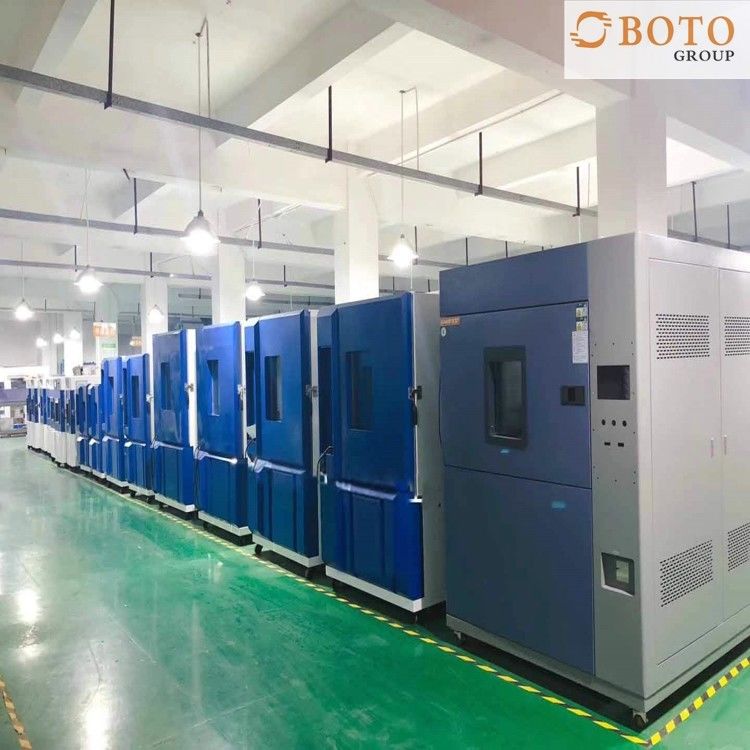

Προγραμματίσημη περιβαλλοντική αίθουσα γραφείων ελέγχου υγρασίας και θερμοκρασίας γραφείου δοκιμής κλίματος
Η αίθουσα δοκιμής υγρασίας θερμοκρασίας χρησιμοποιείται για να εξετάσει τους διάφορους τύπους υλικών για τις ανοχές θερμότητάς τους, κρύο, ξηρό, υγρασία. Υποβάλλεται αίτηση για την ποιοτική επιθεώρηση για όλους τους τύπους ηλεκτρονικών προϊόντων, ηλεκτρικών συσκευών, και προϊόντων από την επικοινωνία, το όργανο, το αυτοκίνητο, το πλαστικό, το μέταλλο, τα τρόφιμα, τα χημικά, οικοδομικά υλικά, τις ιατρικές και αεροδιαστημικές βιομηχανίες.
Εξεταστική βοήθεια θερμοκρασίας και υγρασίας για να καθορίσει τη συμπεριφορά των συστατικών στους αυστηρούς όρους δοκιμής και τα περιβάλλοντα που περιλαμβάνουν την υψηλής θερμοκρασίας, και διαφορετικής σχετική υγρασία fluctuatingenvironment. Οι δοκιμές μπορούν να γίνουν με τη σταθερές θερμοκρασία και την υγρασία σε ένα στατικό κράτος και μπορούν bedone σε ένα δυναμικό κράτος όπου η υγρασία χρησιμοποιείται για να προκαλέσει μια αποτυχία των συστατικών ή των υλικών.
Κύρια χαρακτηριστικά γνωρίσματα
1. Το σταθερό κιβώτιο δοκιμής θερμοκρασίας και υγρασίας αποτελείται κυρίως από το πίνακα ελέγχου, την επιτροπή διανομής, το στρώμα μόνωσης, τον ανεμιστήρα παροχής αέρα, τη θερμάστρα, τον υγραντή και τη μονάδα ψύξης. Οι κύριες προδιαγραφές μπορούν να διαιρεθούν σε 6 τυποποιημένα μεγέθη και 10 προδιαγραφές υπό τους διαφορετικούς όρους.
2. Ο ελεγκτής μπορεί να συνδεθεί με τον υπολογιστή μέσω της διεπαφής τοπικού LAN. Οι χρήστες μπορούν να σχεδιάσουν τα προγράμματα για τη οθόνη υπολογιστή, να συλλέξουν τα στοιχεία και τα αρχεία δοκιμής, την εκτέλεση προγράμματος κλήσης, το διακόπτη μηχανών τηλεχειρισμού και άλλες λειτουργίες.
3. Η χρήση της ισχυρής κυκλοφορίας αέρα ανεμιστήρων παροχής αέρα πολυ-φτερών, για να αποφύγει οποιαδήποτε νεκρή γωνία, έτσι ώστε η εσωτερική διανομή θερμοκρασίας και υγρασίας είναι ομοιόμορφη.
4. Η πλήρης συσκευή προστασίας ασφάλειας, εάν οι ανώμαλοι όροι εμφανιστούν, η οθόνη ελεγκτών θα επιδείξει αυτόματα τη θέση ελαττωμάτων, έκοψε το διακόπτη δύναμης, και παρέχει τις μεθόδους ανίχνευσης μηχανικών βλαβών.
Πρότυπος διαθέσιμος
Πρότυπο | TMAX-80 (A~F) | TMAX-150 (A~F) | TMAX-225 (A~F) | TMAX-408 (A~F) | TMAX-800 (A~F) | TMAX-1000 (A~F) |
Εσωτερική διάσταση WxHxD (χιλ.) |
400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000 |
Εσωτερική διάσταση WxHxD (χιλ.) | 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450 |
TemperatureRange |
Χαμηλή θερμοκρασία (Α: 25°C Β: 0°C Γ: - 20°C Δ: - 40°C Ε: - 60°C Φ: - 70°C) Υψηλής θερμοκρασίας 150°C Η σειρά θερμοκρασίας μπορεί να προσαρμοστεί
|
|||||
HumidityRange | 20%~98%R.H. (10%-98% η ΔΕΞΙΆ/5%-98% R.H, είναι ένας ειδικοί προαιρετικοί όρος, ένας αποξηραντής ανάγκης) | |||||
Αναλυτική ακρίβεια Ομοιομορφία διανομής θερμοκρασία και υγρασία |
0.1°C 0,1% R.H/±2.0°C ΔΕΞΙΆ ±3.0%. |
A.Testing παράμετρος
Σειρά θερμοκρασίας | -60℃~+150 ℃ (αερόψυκτος τύπος) |
Σειρά υγρασίας |
20%-98% RH (η σειρά διανομής είναι η ακόλουθη)
|
Το ποσοστό ψύξης (no-load) | Περίπου 1℃/min |
Το ποσοστό θέρμανσης (κανένα φορτίο) | Περίπου 3℃/min |
Σταθερότητα θερμοκρασίας | ±0.5℃ |
Αναλυτική ακρίβεια της θερμοκρασίας | 0.01℃ |
Ακρίβεια του ελέγχου υγρασίας | ±2%R.H |
Ομοιομορφία θερμοκρασίας | ±2.0℃ |
Ομοιομορφία υγρασίας | ≤±3%R.H (+2, - 3%RH) |
Θόρυβος εργασίας | Ένα υγιές επίπεδο είναι λιγότερο από 75 DB (α) (που μετριέται σε ένα soundproof δωμάτιο με την περιβαλλοντική θερμοκρασία 25 Γ και τη λιγότερη ηχώ μέτρησε τη μέση τιμή 8 σημείων με τη στάθμιση Α μέτρησε το επίπεδο κάθε σημείου δοκιμής είναι 1 μέτρο από την πηγή θορύβου και το ύψος είναι 1 μέτρο από το έδαφος). |
Υλικό των εσωτερικών και εξωτερικών κιβωτίων | SUS # 304 |
Εξωτερική πηγή φωτός κιβωτίων | Υψηλός λαμπτήρας φωτεινότητας |
Δομικό σχέδιο της στρατόσφαιρας | Αποτελεσματική αποφυγή της συμπύκνωσης στην κορυφή του κιβωτίου |
Παράθυρο παρατήρησης | Χρήση δειγμάτων παρατήρησης (W*L 28*35 εκατ.) |
Σχέδιο αντι-ιδρώτα των παραθύρων | Ηλεκτρική συσκευή θέρμανσης για να αποτρέψει τη συμπύκνωση του νερού και του αερίου (40 W) |
Τρύπες δοκιμής
|
Μπορέστε να χρησιμοποιηθείτε για συνδέει το εξωτερικά σκοινί δύναμης δοκιμής και το σήμα (διάμετρος 50 χιλ.) |
Τροχαλία μηχανών | Οι τροχαλίες είναι κινητές και τοποθετημένες με τα ισχυρά μπουλόνια (200Kg/wheel) |
Στρώμα μόνωσης |
Άκαμπτος αφρός πολυουρεθάνιου (τα πλεονεκτήματά του είναι: 1. Υψηλή αποδοτικότητα και ενέργεια - αποταμίευση, άνευ ραφής μετά από να γεμίσει, ισχυρή σύνδεση μετά από να θεραπεύσει. 2. Σεισμική και συμπιεστική αντίσταση, κανένα ράγισμα, καμία αποσύνθεση, καμία πτώση μακριά μετά από τη στερεοποίηση. 3. Έχει την υπερβολικά χαμηλή αγωγιμότητα θερμότητας θερμοκρασίας, την καιρική αντίσταση και τη συντήρηση θερμότητας. 4. Μόνωση υψηλής αποδοτικότητας, υγιής μόνωση, αδιάβροχος και moisture-proof μετά από να θεραπεύσει. 5. η αδιάβροχη εκτέλεση είναι καλή, επειδή η τρύπα αφρού είναι κλειστή, το ποσοστό σφράγισης είναι 95%, και τα όμβρια ύδατα δεν θα διαπεράσουν μέσω της τρύπας. |
Εσωτερικό ράφι | Κινητά διευθετήσιμα πλέγματα και δύο πλέγματα λουρίδων ανοξείδωτου (5,0 εκατ. ανά κάγκελα) |
Πόρτα κιβωτίων
|
Μόνωση θερμότητας διπλός-καναλιών και σφιχτό αέριο για να απομονώσει αποτελεσματικά την εξωτερική διαρροή θερμοκρασίας |
Προστασία διαρροής/κύματος | ΘΡΥΑΛΛΙΔΑ. RC ηλεκτρονική προστασία κύματος για τους διακόπτες διαρροής |
Εσωτερική μόνος-αυτόματη συσκευή ανίχνευσης και προστασίας του ελεγκτή |
1. Ανίχνευση μετάδοσης στοιχείων μεταξύ των μικροϋπολογιστών 2. Σπάσιμο ή βραχυκύκλωμα κυκλωμάτων Sensor→ θερμοκρασίας/υγρασίας (+/-) 3. Στρώμα 1 υψηλό - οι τοποθετήσεις προστασίας → πέρα-θερμοκρασίας χαμηλής θερμοκρασίας για τη λειτουργία ελέγχουν την προστασία πέρα-θερμοκρασίας υψηλής και χαμηλής θερμοκρασίας |
Διεπαφή ανίχνευσης και ελέγχου ελαττωμάτων (αυτόματη συσκευή ανίχνευσης και προστασίας για τα εξωτερικά ελαττώματα) |
1. Υψηλής θερμοκρασίας προστασία Overtemperature της υψηλής θερμοκρασίας συσκευής προστασίας overtemperature δεύτερου Layer→Electronic 2. Στρώμα 3 υψηλής θερμοκρασίας Overtemperature συσκευή προστασίας overtemperature προστασίας → υψηλής θερμοκρασίας 3. Η προστασία του νερού incineration→Humidity νερό-περικοπών έκοψε την προστασία και το ηλεκτρικό νερό θερμότητας έκοψε την προστασία αποτέφρωσης αέρα 4. Protection→Refrigerant προστασία πίεσης συμπιεστών και προστασία υπερφόρτωσης. 5. Εκτεταμένο προστατευτικό Device→Reserve δύο σύνολα συσκευών προστασίας επέκτασης εισαγωγής ανίχνευσης ελαττωμάτων για τη χρήση. |
Ανώμαλη προστασία ελαττωμάτων | Κόψτε την παροχή ηλεκτρικού ρεύματος ελέγχου και σφάλτε την ένδειξη λόγου και το σήμα παραγωγής συναγερμών όταν εμφανίζεται το ανώμαλο ελάττωμα. |
Ενεργός δείκτης έλλειψης νερού | Υπαγόρευση πρωτοβουλίας ελλείψει του νερού στη μηχανή. |
Δυναμική προστασία υψηλής και χαμηλής θερμοκρασίας | Δυναμική ρύθμιση της αξίας προστασίας υψηλής και χαμηλής θερμοκρασίας με τον καθορισμό των όρων. |
Κανονική προστασία θερμοκρασίας | Μετά από το κλείσιμο, η περιοχή δοκιμής της μηχανής θα προστατευθεί αυτόματα με το χαμήλωμα στην κανονική θερμοκρασία. |
Τρόπος ελέγχου
|
1. Το σύστημα ελέγχου ρυθμίζει αυτόματα τη λειτουργία του ψυγείου σύμφωνα με τους όρους δοκιμής, έτσι ώστε ο εξοπλισμός είναι στον καλύτερο όρο εξοικονόμησης ενέργειας. 2. Η ικανότητα ψύξης του εξατμιστήρα μεταστρέφεται από τη βαλβίδα σωληνοειδών που οδηγείται από το σύστημα ελέγχου. 3. Κύκλωμα επιστροφής αερόψυξης συμπιεστών. |
Μέθοδοι εργασίας |
Η first-order συμπίεση υιοθετείται για το πρότυπο 0 ~40℃. Η δυαδική ψύξη καταρρακτών υιοθετείται σε 40 ~70℃. |
Συμπιεστής ψύξης | Το αρχικό εισαγόμενο γαλλικό Taikang εσώκλεισε πλήρως το χαμηλού θορύβου συμπιεστή στροφέων. |
Ψυκτική ουσία | R404a/R23 (ο δείκτης μείωσης όζοντος είναι 0, R23 χρησιμοποιείται στο σύστημα ψύξης καταρρακτών). |
Συμπυκνωτής |
Αερόψυκτος: ?????????? ανταλλάκτης θερμότητας σωλήνων. Water-cooled: ανταλλάκτης θερμότητας Shell-και-σωλήνων. |
Εξατμιστήρας | ?????????? ανταλλάκτης θερμότητας σωλήνων (που χρησιμοποιείται επίσης ως αποξηραντής). |
Ανταλλάκτης θερμότητας πιάτων |
Συγκολλημένος ανοξείδωτο ανταλλάκτης θερμότητας πιάτων (σύστημα ψύξης καταρρακτών χρησιμοποιούμενο). |
Throttling συσκευή | Βαλβίδα + τριχοειδές αγγείο επέκτασης. |
